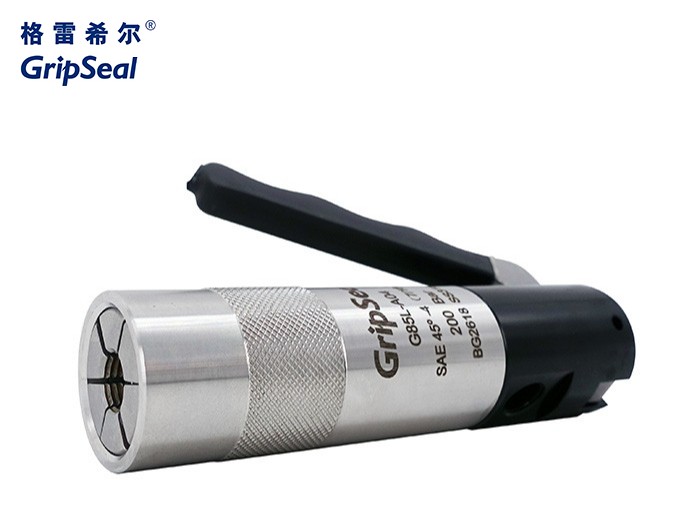

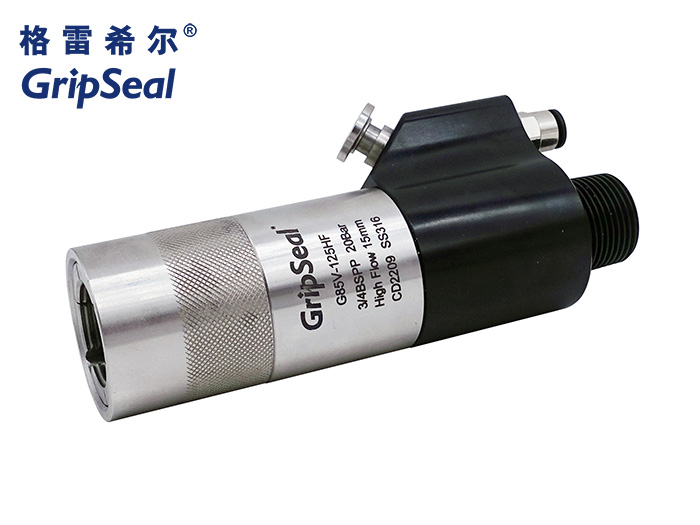

格雷希爾GripSeal快速密封接頭G85系列是一款外螺紋密封接頭，用于封堵外螺紋管口或連接工件和測試工具的。常用于熱水器、儀器儀表、油導軌等的密封測試和運轉測試。根據市場需求，有手柄式接頭也有更便捷的氣動驅動接頭，操作簡單，對工件損傷小。無須手?jǐn)Q，采用快插式操作設計，按壓然后快速插、拔即可實現密封連接和斷開。

產品參數

PRODUCT PARAMETERS

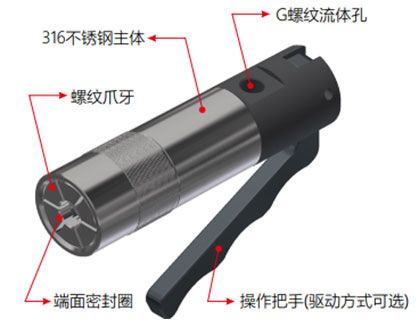

操 作 壓 力：	從真空到350Bar
密 封 范 圍：	1/8"-2"外螺紋
插 入 深 度：	8-12mm
流 量 接 口：	G1/8-G3/4螺紋孔
主 體 材 料：	316不銹鋼
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	快速密封接頭G85系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

快速密封接頭G85系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

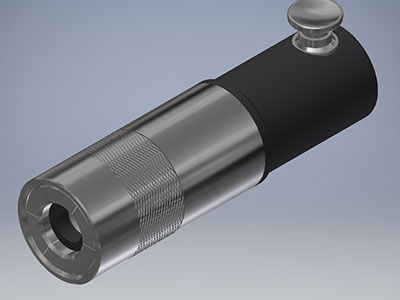

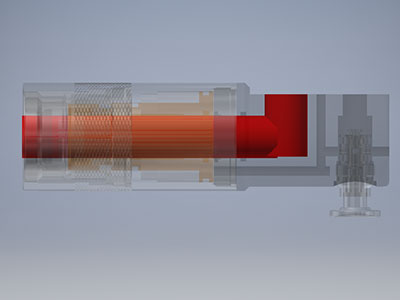

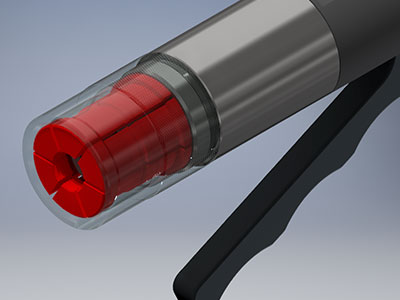

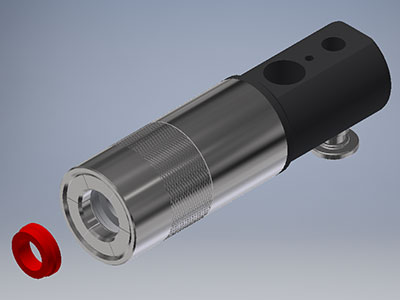

外包式螺紋緊，無需旋轉， 保護產品螺紋	網紋滾花，增加摩擦力便于操作	滑套式結構，輕松推即可實現鎖緊與斷開	直通式設計，減少對流量的損失，保證測試結果正確性	端面密封圈，更換簡單，易于維護

操作方法

OPERATION METHOD

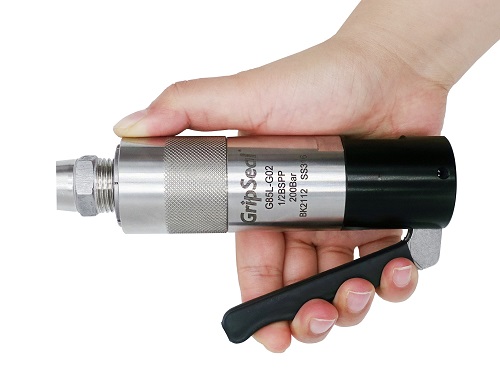

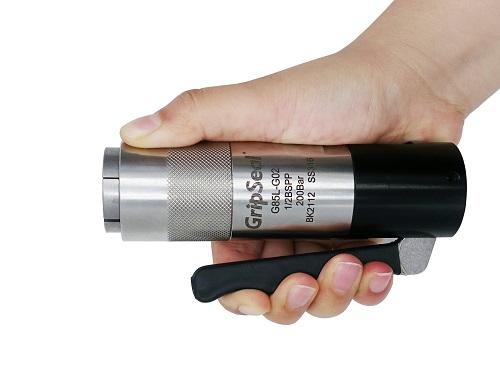

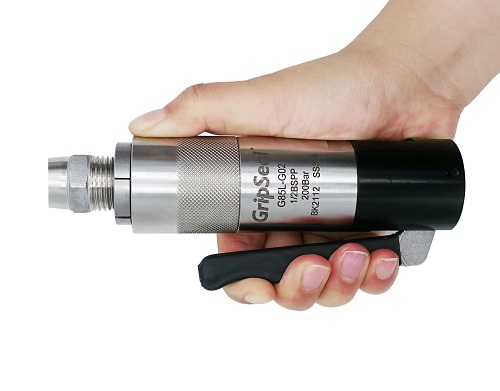

第一步 G85L手柄式，壓下手柄，爪牙伸出并處于擴張狀態。接頭前端對準工件管口，注意螺牙位置	第二步 向測試件螺紋接口方向推動，到螺紋端面完全接觸主密封圈。	第三步 松開G85L把手，金屬夾爪在彈簧作用下收縮，，與工件螺牙形成契合，壓緊端面密封圈，形成密封。

應用案例

APPLICATION CASES

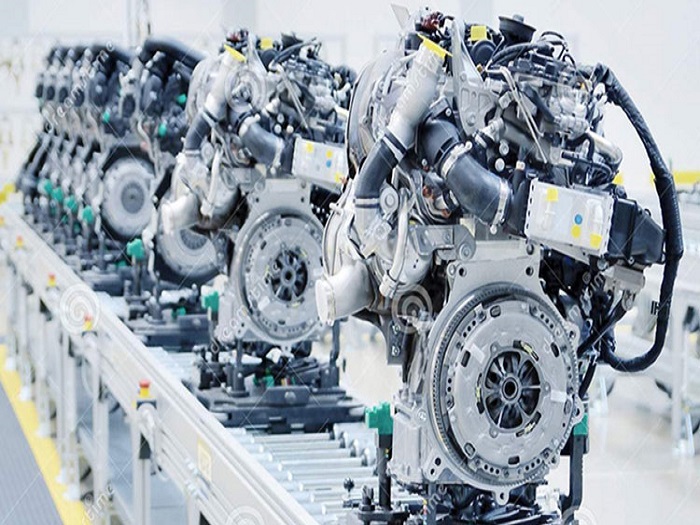

發動機總成檢測
