編輯：格雷希爾GripSeal

格雷希爾GripSeal氣密測試接頭G20系列是一款低壓快速接頭，適用于測試也3Bar內的氣密性測試。其規格型號從密封直徑2.5mm至21mm進行劃分，詳見氣密測試接頭G20系列規格型號表，我們一起來看看：

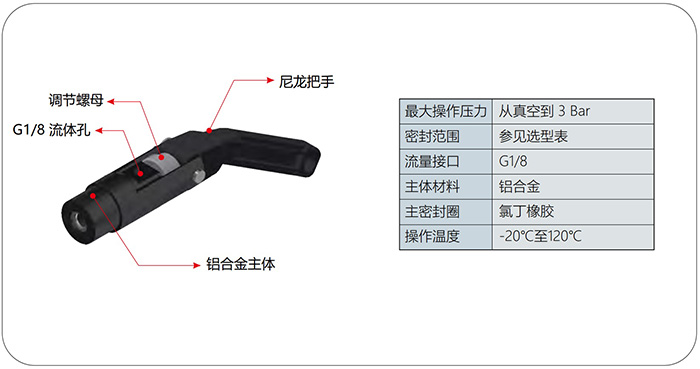

如上圖，是格雷希爾GripSeal氣密測試接頭G20系列參數表，采用鋁合金作為主體材料，符合相應的測試要求同時確保接頭的輕便性。尼龍把手，手持舒適，密封圈采用較硬的氯丁橡膠，更能延長使用壽命。操作溫度一般在-20℃至120℃，適用于大多數測試要求，其他測試溫度要求根據實際應用可非標定制密封連接解決方案。

如上圖氣密測試接頭G20系列規格型號表，我們先看“密封直徑”，表示此型號接頭所能密封的管件外徑范圍，在選型的時候是重要參考。尺寸A是指接頭密封圈部位的外徑，是直接接觸產品的部位，避免在進行密封連接時被周圍環境干涉，而達不到密封要。尺寸B是指G20系列接頭的外徑大小，是考慮產品管口周圍環境，在氣密測試接頭進行操作時是否會干涉、妨礙的參考數據。C指氣密測試接頭G20在非工作狀態時的總長度，D、E分別是接頭非工作狀態和工作狀態時的寬度，在操作環境復雜時需要進行核實。L表示密封圈的長度，也是指確保密封連接性而需要插入產品的深度，即額定限位深度。

以上是對氣密測試接頭G20系列規格型號表的解讀，幫助用戶快速匹配到合適的型號，從而提升氣密測試效率，降低誤差率。

從氣密測試接頭G20系列實物圖，我們可以看到，在手柄與接頭主體中間設置有兩個調節螺母，主要是用于控制手柄通過杠桿給前端密封圈帶來的壓力。通過調節螺母來控制杠桿率，從而更好的保護密封圈，盡量在可用范圍內減少密封圈的形變量。
