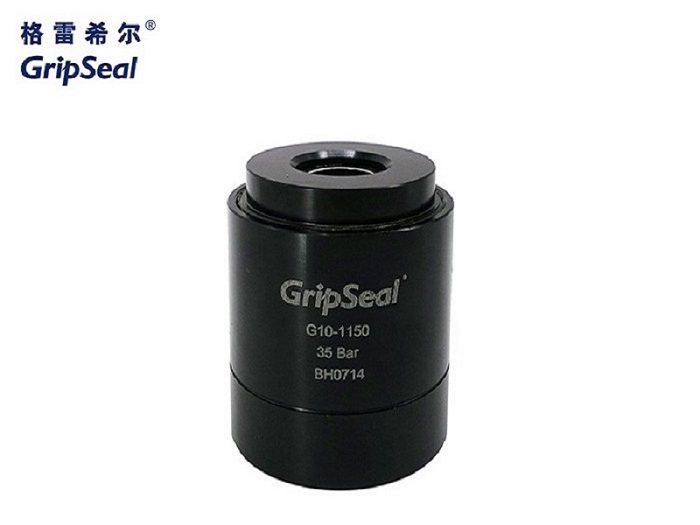

格雷希爾GripSeal G10系列氣動接頭，常用于氣密測試。采用氣壓驅動的方式來使密封圈發生膨脹形變，從而與管壁形成很好的密封接觸，完成密封連接。配合自動化工裝，運用到生產線上，可完成自動化密封性測試。提高效率，降低成本。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到35Bar
密 封 范 圍：	0.8mm-34mm
插 入 深 度：	1,2號主體：15mm，3,4號主體：30mm
流 量 接 口：	G1/8;G1/4;G1/2螺紋孔
主 體 材 料：	鋁合金或不銹鋼
密封圈材質：	氯丁橡膠，硅橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣動接頭G10系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

氣動接頭G10系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

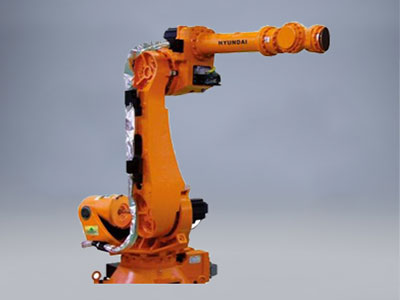

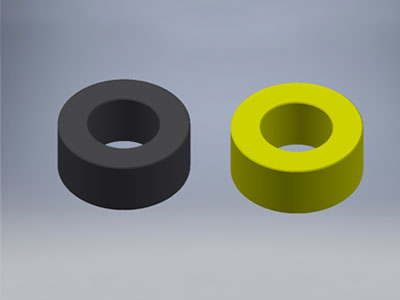

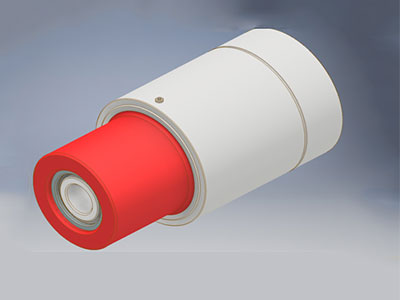

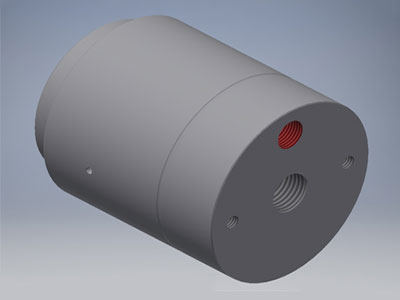

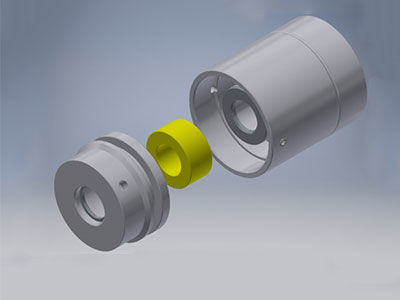

內螺氣壓驅動：密封可靠，操作穩定	靈活定制：延長接頭部件，避免體積干涉	密封圈快速更換：維護簡單，延長使用壽命	密封圈材料：材質可選，滿足客戶特定需求	自動化操作：效率更高，測試結果更穩定

操作方法

OPERATION METHOD

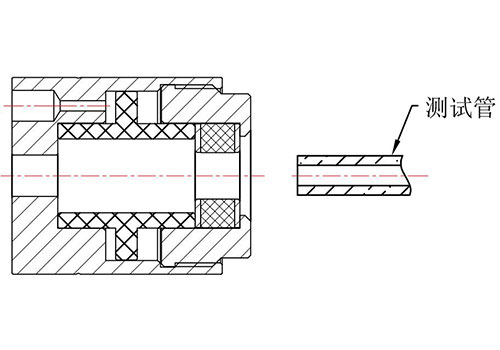

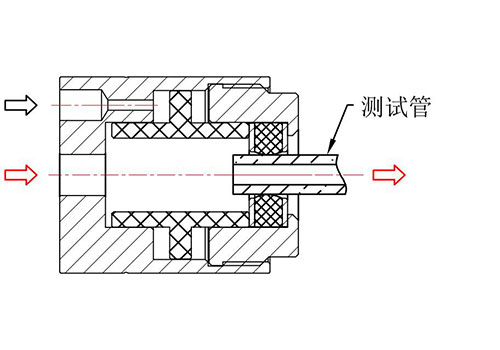

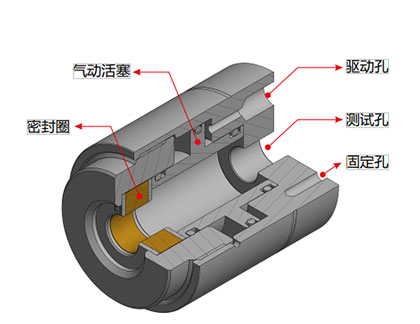

第一步 固定G10系列快速接頭到氣缸夾具上，并連接好驅動接口（4-6bar）和測試接口。	第二步 1,給驅動接口加壓，主密封圈會擠壓膨脹，從而密封被測試產品的外徑；  2,測試接口通測試氣體或是其他媒體，開始測試，直到完成測試氣壓泄壓。	第三步 給驅動接口泄壓，氣缸退回到初始位置，密封圈回復原狀，密封狀態接解除；接頭拔出，準備下一次的密封連接。

應用案例

APPLICATION CASES

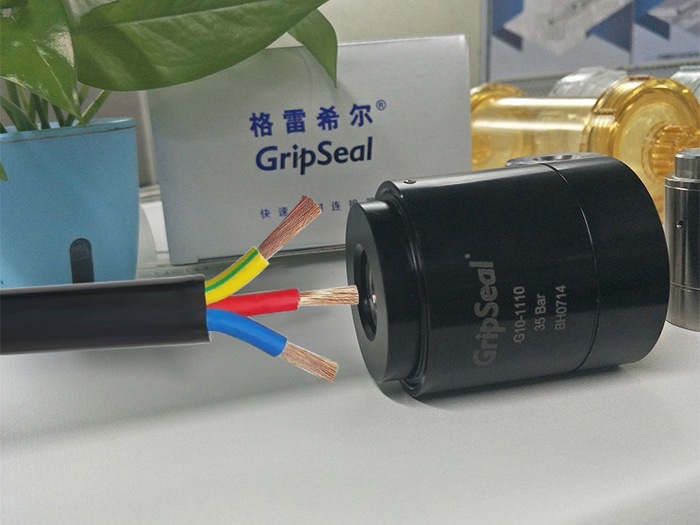

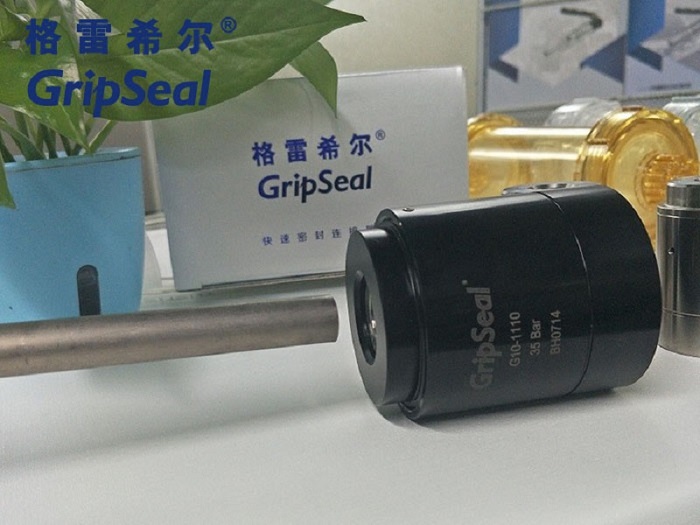

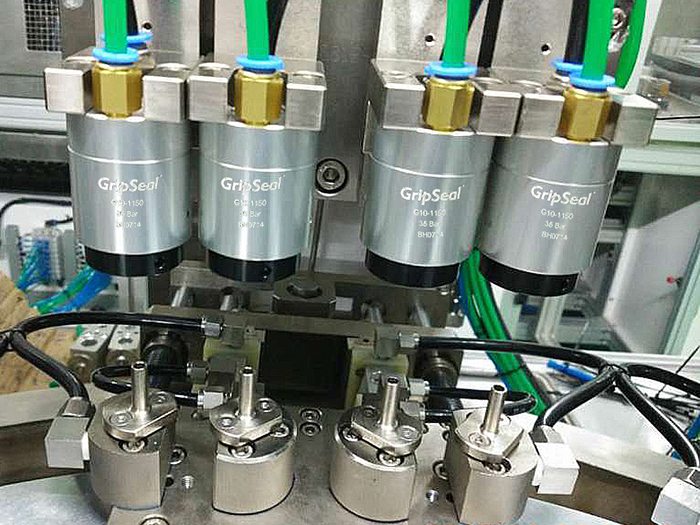

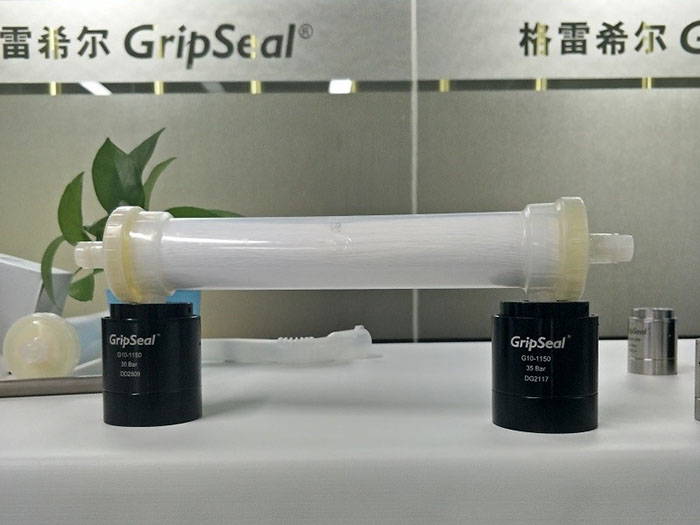

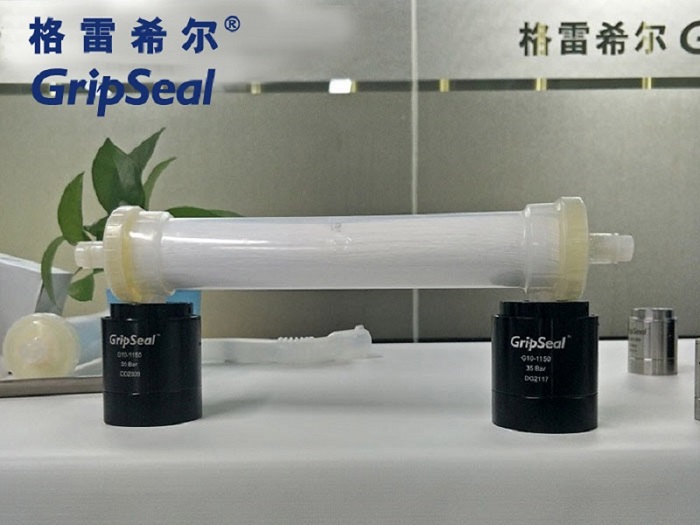

工業自動化測試	醫用透析儀測試	新能源電纜測試
